一、產品介紹

工業用鉑電阻作為溫度測量變送器，通常用來顯示、記錄、調節儀表配套，直接測量各種生產過程中從-200~500℃范圍內的液體、蒸汽和氣體介質以及固體等表面溫度。

本系列裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供準確的溫度變化輸入信號。

二、結構原理

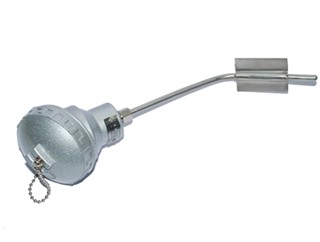

裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。

鉑電阻是一種溫度傳感器，他是利用波斯在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能穩定地使用在各種場合。裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。

三、主要技術指標

熱電阻感溫元件在0℃時的電阻值（R。）， 分度號Pt100：A級R。=100±0.06Ω， B級R。=100±0.12Ω

四、量程規格

型號   分度號  測溫范圍℃  精度等級   允許偏差Δt ℃

WZP  Pt100  -200~500       A級       -200~650℃時允差±（0.15+0.002|t|）

WZP  Pt100 -200~500       B級         -200~800℃時允差±（0.30+0.005|t|）

注：“t”為感溫元件實測溫度值，雙支鉑電阻只供應B級。
